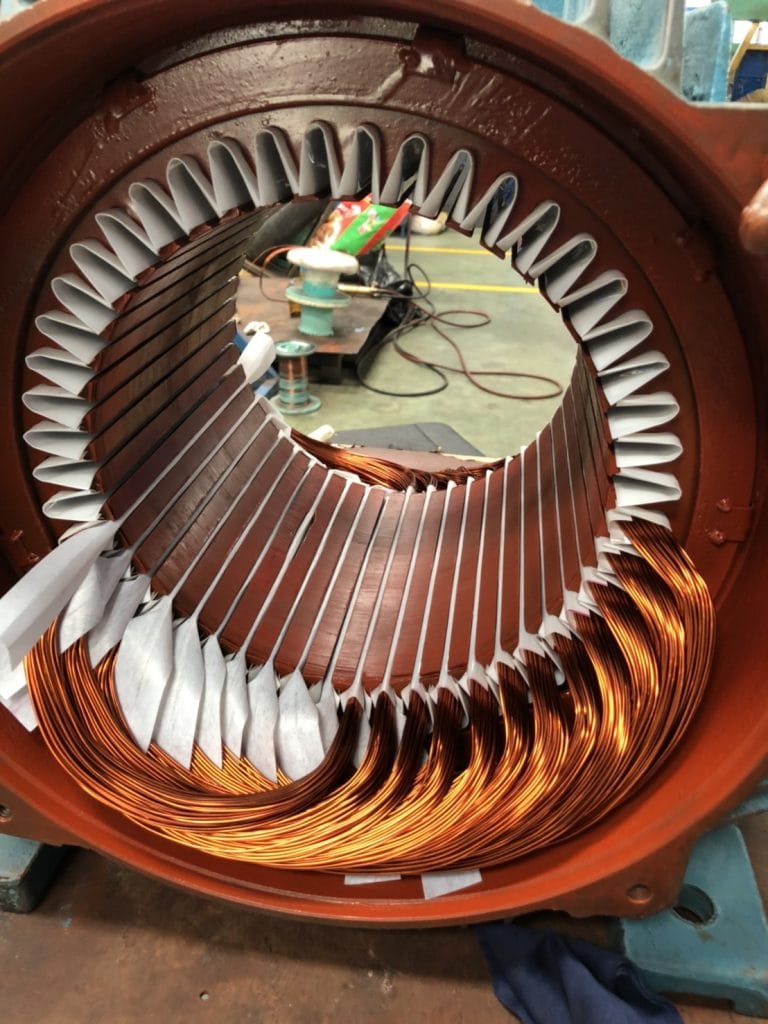

การเลือกชั้นเกรดฉนวน (Insulation Class) และงานพันขดลวด

งานซ่อมแซมและพันขดลวดมอเตอร์ไฟฟ้าอุตสาหกรรม (Motor Rewinding) เป็นกระบวนการที่ต้องอาศัยความละเอียดและมาตรฐานทางวิศวกรรมขั้นสูง ปัญหาที่โรงงานอุตสาหกรรมมักพบหลังจากส่งมอเตอร์ไปซ่อมจากร้านทั่วไปคือ "ใช้งานได้ไม่นานแล้วมอเตอร์ไหม้ซ้ำ" ซึ่งสาเหตุหลักเกิดจากการเลือกใช้เกรดลวดทองแดงและวัสดุฉนวนทนความร้อนที่ไม่ตรงตามมาตรฐานอุตสาหกรรม

🔍 1. สัญญาณเตือนว่าฉนวนขดลวดมอเตอร์เริ่มเสื่อมสภาพ

1.1 ค่าความต้านทานฉนวนลดลง (Low Insulation Resistance)

เมื่อทำการวัดค่าด้วยเครื่อง Megohmmeter แล้วพบว่าค่า Megohm ต่ำกว่าเกณฑ์มาตรฐาน แสดงว่าฉนวนของขดลวดเริ่มเกิดการรอยแตกร้าวหรือมีความชื้นเข้าไปสะสม

1.2 อุณหภูมิเสื้อมอเตอร์สูงผิดปกติ (Overheating)

ความร้อนสะสมที่สูงเกินขีดจำกัดของชั้นฉนวน จะทำให้น้ำยาเคลือบ (Varnish) แห้งกรอบและหลุดร่อน ส่งผลให้เกิดการลัดวงจรระหว่างรอบขดลวด (Turn-to-Turn Short Circuit)

1.3 มีกลิ่นไหม้หรือคราบวานิชเปลี่ยนสี

เมื่อสังเกตผ่านช่องระบายลมหรือรื้อตรวจสอบ แล้วพบว่าขดลวดทองแดงเปลี่ยนจากสีน้ำตาลทองเป็นสีดำเข้ม แสดงว่าฉนวนได้สูญเสียคุณสมบัติการป้องกันไปแล้วอย่างสิ้นเชิง

📊 2. ตารางระดับชั้นเกรดฉนวนทนความร้อน (Insulation Class Standard)

วิศวกรโรงงานสามารถใช้อ้างอิงพิกัดอุณหภูมิสูงสุดของฉนวนขดลวดตามมาตรฐาน NEMA & IEC ได้ดังนี้:

Class ฉนวน	อุณหภูมิใช้งานสูงสุด	ระดับความทนทานและการประยุกต์ใช้งาน
Class B	130°C	มาตรฐานมอเตอร์ขนาดเล็กทั่วไป ไม่เหมาะกับงานหนักในอุตสาหกรรม
Class F	155°C	มาตรฐานขั้นต่ำสำหรับมอเตอร์อุตสาหกรรม ทนความร้อนและภาระงานหนักได้ดี
Class H	180°C	เกรดพรีเมียม สำหรับมอเตอร์ที่ทำงานต่อเนื่อง 24 ชม. หรือพื้นที่อุณหภูมิสูง
Class C	> 180°C ขึ้นไป	ฉนวนเกรดพิเศษสำหรับมอเตอร์ทนความร้อนสูงพิเศษ หรือมอเตอร์กันระเบิด (EX)

🛠️ 3. ข้อจำกัดและทำไมการพันขดลวดต้องทำในโรงซ่อมมาตรฐาน
