สาเหตุหลักเกิน 50% ของตลับลูกปืนมอเตอร์ชำรุดเสียหายก่อนกำหนด ไม่ได้เกิดจากการขาดจาระบี แต่เกิดจาก “การอัดจาระบีมากเกินไป (Over-greasing)” หรือการใช้จาระบีต่างชนิดกันมาผสมกัน การอัดจาระบีจนเต็มอ่างแบริ่งจะสร้างแรงต้านความทานความร้อนสูง ทำให้น้ำมันหล่อลื่นแยกชั้น และดันซีลทะลักเข้าไปเลอะขดลวด Stator จนฉนวนเปื่อยเสียหาย ⚠️ 1. ผลเสียของการอัดจาระบีมอเตอร์ผิดวิธี 1.1 ความร้อนสะสมพุ่งสูงผิดปกติ (Churning Overheat) จาระบีที่แน่นเกินไปจะทำให้เม็ดลูกปืนเกิดการคนและสร้างความร้อน friction พุ่งเกิน 100°C ทำให้น้ำมันในจาระบีไหม้ดำ 1.2 การผสมกันของจาระบีคนละสบู่ทนความร้อน (Incompatible Greases) การเอาการ์โบเนต/ลิเธียม ไปผสมกับโพลียูเรีย จะทำให้จาระบีเสียการทรงตัว เหลวเป็นน้ำและไหลทิ้งจนแบริ่งแห้งพัง 1.3 จาระบีไหลทับขดลวดท้ายมอเตอร์ (Winding Contamination) แรงดันจากการอัดกระแทกปืนจาระบี จะดันซีลอ่างแบริ่งแตก จาระบีไหลเข้าหัวคอยล์ขดลวด ดักจับฝุ่นระบายความร้อนไม่ได้ 📏 2. การควบคุมปริมาณและจังหวะอัดด้วยเครื่องมือ Ultrasonic คำนวณปริมาณกรัมตามสูตรสากล (Grams = D x B x 0.005): เติมจาระบีตามสเปกขนาดเส้นผ่านศูนย์กลางแบริ่ง ไม่สุ่มอัดตามความรู้สึก

ระบบส่งกำลังด้วยสายพาน (V-Belt Drive) ในโบลเวอร์และพัดลมโรงงาน เป็นจุดที่เกิดการสูญเสียพลังงานสูงหากตั้งค่าไม่ถูกต้อง การใช้ตลับเมตรหรือสายตาเล็งมูเล่ (Pulley) และการใช้นิ้วมือกดเช็กความตึงสายพาน มักนำไปสู่ปัญหา สายพานขาดบ่อย มูเล่สึกหรอ และตลับลูกปืนเพลามอเตอร์แตกพัง เนื่องจากแรงงัดดึงดึงข้ามฝั่ง ⚠️ 1. ผลกระทบเมื่อสายพานตึงเกินไปหรือหย่อนเกินไป 1.1 สายพานตึงเกินไป (Over-Tension) สร้างแรงงัดดึงมหาศาลกดลงบนแกนเพลามอเตอร์และแบริ่ง ทำให้ตลับลูกปืนร้อนจัด เพลาคด และสายพานฉีกขาดเร็ว 1.2 สายพานหย่อนเกินไป (Under-Tension / Slippage) เกิดการลื่นไถลขณะออกตัว เสียงดังเอี๊ยดอ๊าด เกิดไหม้ไหม้ดำสะสม และสูญเสียกำลังรอบการส่งถ่ายงาน 1.3 แนวร่องมูเล่เบี้ยวไม่ขนานกัน (Pulley Misalignment) สายพานจะกินข้างเดียว ขอบสายพานเปื่อยร่อนเป็นผงยางดำตกตามพื้น และสร้างแรงสั่นสะเทือนถี่สูง 📏 2. การตั้งแนวและวัดความตึงสายพานด้วยเลเซอร์ ตั้งมูเล่ด้วยเลเซอร์สองมิติ (Laser Pulley Alignment): ยิงลำแสงเลเซอร์จับแนวขนานร่องมูเล่ เพื่อปรับทิศทางขนานกันเป๊ะ 100% วัดค่าความตึงด้วยเครื่องดังกกความถี่ (Sonic Belt Tension Tester): ดีดสายพานเพื่อวัดความถี่เสียงหมุน

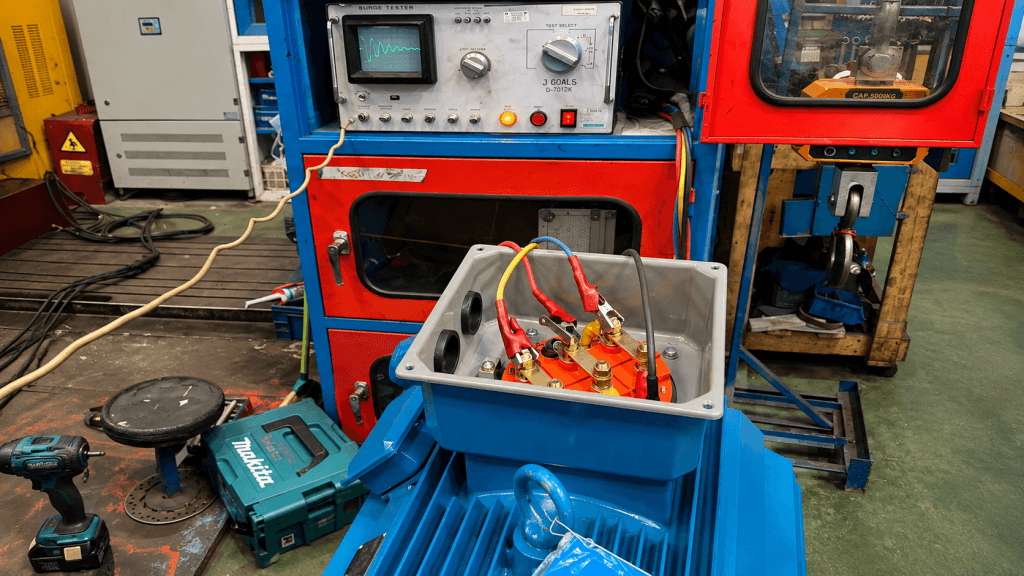

การวัดค่าความเป็นฉนวนมอเตอร์ด้วยเครื่อง Megger Test ทั่วไป สามารถบอกได้เพียงว่าขดลวดรั่วลงดิน (Short to Ground) หรือไม่เท่านั้น แต่ไม่สามารถตรวจจับ “การลัดวงจรระหว่างรอบขดลวด (Turn-to-Turn Short Circuit)” ซึ่งเป็นจุดเริ่มต้นของมอเตอร์ไหม้กว่า 80% ได้ การทดสอบด้วย Surge Comparison Tester จึงเป็นเทคโนโลยีเดียวที่สามารถค้นหาจุดชำรุดซ่อนเร้นภายในขดลวดก่อนที่มอเตอร์จะพังเสียหายจริง 🔬 1. ข้อจำกัดของการวัดค่าฉนวนแบบดั้งเดิม 1.1 Megger Test ตรวจไม่เจอจุดลัดวงจรระหว่างรอบ (Turn-to-Turn) เนื่องจากน้ำยาเคลือบวานิชระหว่างรอบลวดทองแดงถลอกเพียงเล็กน้อย ค่าความต้านทานลงดินยังคงดูปกติ แต่เมื่อจ่ายกระแสจริง ความร้อนจะสะสมและไหม้ลุกลาม 1.2 การวัดค่าความต้านทานด้วยมัลติมิเตอร์ไม่แม่นยำ ค่าความต้านทานขดลวดมอเตอร์ขนาดใหญ่มักต่ำกว่า 1 โอห์ม มิเตอร์ทั่วไปไม่สามารถแยกแยะความคลาดเคลื่อนระดับมิลลิโอห์มจากการลัดวงจรเพียงไม่กี่รอบได้ 1.3 ความเสี่ยงจากการจ่ายแรงดันใช้งานจริงโดยไม่ทดสอบ Surge การกดสตาร์ตมอเตอร์ที่มีฉนวนเสื่อมสภาพซ่อนอยู่ จะเกิดคลื่นแรงดันเหนี่ยวนำสูง (Voltage Spike) อาร์กขดลวดไหม้ระเบิดภายในตู้ไฟ ⚡ 2. หลักการทำงานของ Surge Comparison Tester ปล่อยลูกคลื่นแรงดันสูงความถี่สูง

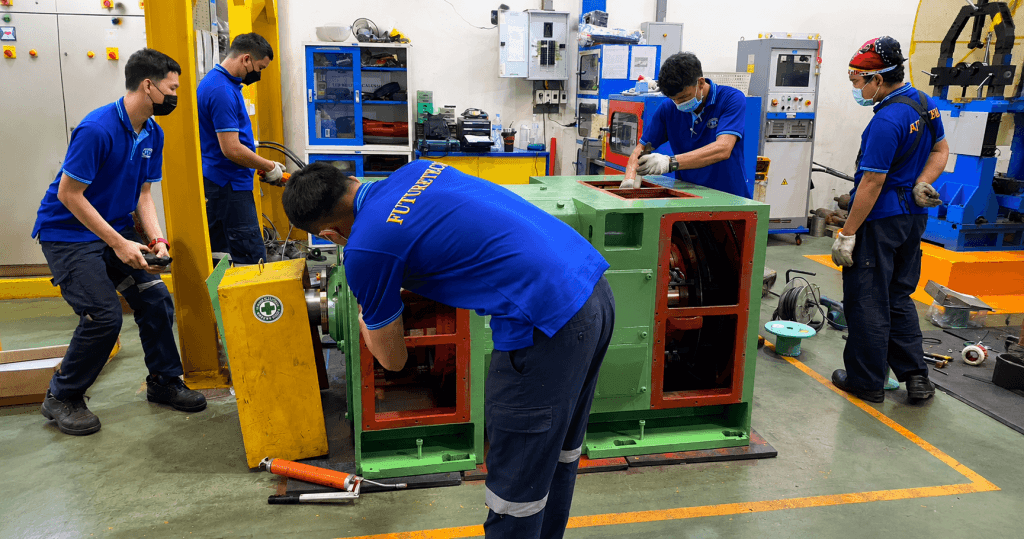

มอเตอร์กระแสตรงขนาดใหญ่ หรือ Industrial DC Motor ยังคงใช้ในอุตสาหกรรมหนัก เช่น โรงงานสลิตเหล็ก โรงงานยาง และการรีดพลาสติก ที่ต้องการแรงบิดสูงในรอบต่ำ หัวใจสำคัญของ DC Motor อยู่ที่การนำกระแสผ่าน หัวคอมมิวเตเตอร์ (Commutator) และแปรงถ่าน (Carbon Brush) ซึ่งต้องการการดูแลรักษาเป็นพิเศษ หากปล่อยให้หัวคอมฯ เป็นรอยสปาร์กขรุขระ จะทำให้แปรงถ่านสึกหรอเร็วและเกิดอาร์กไฟฟ้าสว่างรุนแรง (Flashover) ทำลายมอเตอร์ทันที ⚡ 1. ปัญหายอดฮิตของ DC Motor ที่ต้องเร่งแก้ไข 1.1 เกิดประกายไฟรุนแรงที่หน้าซี่คอมมิวเตเตอร์ (Severe Sparking) เกิดจากแรงดันกดแปรงถ่าน (Spring Tension) ไม่สมดุล หน้าสัมผัสแปรงถ่านไม่แนบสนิท หรือมีการใช้เกรดแปรงถ่านผิดสเปก 1.2 หัวคอมมิวเตเตอร์เป็นรอยคลื่นและไหม้ดำ (Bar Burning) เกิดจากร่องไมก้า (Mica Insulation) ระหว่างซี่คอมฯ โผล่สูงขึ้นมาชนแปรงถ่าน หรือเกิดการลัดวงจรข้ามซี่คอมฯ จากผุ่นผงแปรงถ่านสะสม 1.3 ขดลวดอาร์เมเจอร์

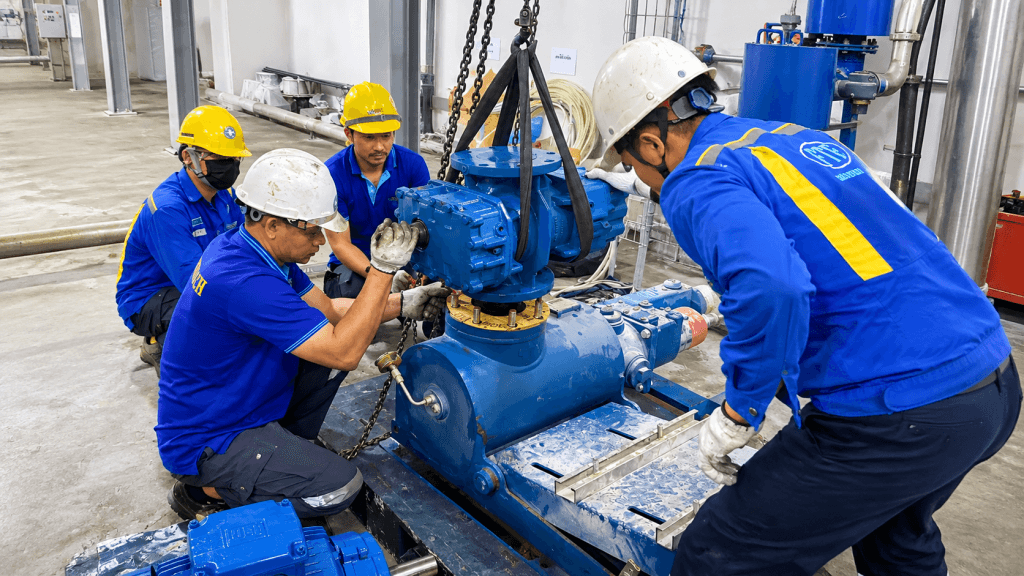

โรตารีโบลเวอร์ หรือ Roots Blower (Three-Lobe Blower) เป็นหัวใจของระบบเติมอากาศในบ่อบำบัดน้ำเสียและระบบส่งกำลังทางลม (Pneumatic Conveying) จุดเด่นคือการใช้โรเตอร์ใบพัด 2 ตัวหมุนกวาดอากาศเข้าหากันโดยไม่สัมผัสกัน การซ่อมบำรุง Roots Blower สิ่งที่ยากที่สุดไม่ใช่การเปลี่ยนตลับลูกปืน แต่คือ “การตั้งระยะห่างใบพัด (Clearance Setting)” ระหว่างพะเนินใบพัดและเสื้อโบลเวอร์ หากปรับตั้งคลาดเคลื่อนเพียง 0.05 มม. ใบพัดจะชนกันจนขัดล็อกรุนแรงทันที 🌀 1. อาการชำรุดที่ต้องส่งซ่อม Roots Blower ด่วน 1.1 เสียงดังขัดกันของใบพัดภายใน (Lobe Impact Noise) เกิดจากเฟืองบังคับทิศทาง (Timing Gear) สึกหรอ ทำให้จังหวะองศาการหมุนของใบพัดสองฝั่งไม่สัมพันธ์กัน จนเกิดการกระแทกกันเองอย่างรุนแรง 1.2 ปริมาณลมและแรงดันอากาศตก (Air Flow Drop) เกิดจากระยะห่างระหว่างใบพัดกับเสื้อโบลเวอร์ (Housing Clearance) ห่างเกินไป ทำให้เกิดการรั่วไหลย้อนกลับของแรงดันลมภายใน 1.3 น้ำมันเกียร์และจาระบีรั่วซึมเข้าห้องลม (Oil

ปั๊มจมน้ำเสียและปั๊มสูบตะกอนอุตสาหกรรม (Submersible Slurry Pump) ต้องทำงานจุ่มอยู่ในน้ำเสีย ตะกอนเคมี หรือโคลนเลนตลอดเวลา มอเตอร์และระบบขับเคลื่อนจึงถูกซีลปิดสนิทอยู่ภายในเรือนปั๊ม ปัญหาอันตรายที่สุดคือ น้ำเสียหรือความชื้นเล็ดลอดเข้าสู่ห้องมอเตอร์ ทำให้เกิดขดลวดลัดวงจรลงดิน (Ground Fault) ซึ่งหากช่างถอดซ่อมประกอบซีลไม่ถูกต้อง จะทำให้น้ำเข้าปั๊มไหม้พังทันทีหลังจากนำไปจุ่มใช้งาน ⚠️ 1. สาเหตุหลักที่ทำให้ปั๊มจมน้ำเสียเกิดการชำรุดเสียหาย 1.1 Mechanical Seal Double Face รั่วซึม ทรายหรือตะกรันขนาดเล็กเข้าไปขัดระหว่างหน้าสัมผัสซีล หรือห้องน้ำมันหล่อลื่นซีล (Oil Chamber) สกปรกจนซีลเกิดความร้อนสูงและแตกร้าว 1.2 สายเคเบิลนำไฟฟ้าชำรุด (Cable Entry Leakage) การดึงหรือแกว่งปั๊มด้วยสายไฟ ทำให้ซีลยางคอสายเคเบิลฉีกขาด ส่งผลให้น้ำเสียไหลซึมผ่านแกนสายไฟข้ามเข้าไปยังขดลวด Stator 1.3 ใบพัดตัดตะกอน (Impeller / Cutter) ติดล็อก เศษขยะหรือเส้นใยอุตสาหกรรมเข้าไปพันรอบใบพัด ทำให้มอเตอร์กินกระแสสูงเกินพิกัดจนตัวป้องกันความร้อน (Thermal Protector) ตัดการทำงาน 🛠️ 2. ขั้นตอนการทดสอบรันปั๊มจมในศูนย์บริการมาตรฐาน การเปลี่ยนชุดซีล Mechanical Seal

อัคคีภัยและการชำรุดฉุกเฉินในระบบไฟฟ้าโรงงานอุตสาหกรรมกว่า 70% มีจุดเริ่มต้นมาจาก “ความร้อนสะสมที่มองไม่เห็นด้วยตาเปล่า” บริเวณจุดต่อสาย ตู้คอนโทรล หรือเสื้อมอเตอร์ การทำ PM ระบบไฟฟ้าด้วยสายตาหรือการขันแน่นเพียงอย่างเดียวไม่สามารถระบุความผิดปกติได้อย่างแม่นยำ เทคโนโลยีการสแกนความร้อนด้วยอินฟราเรด (Infrared Thermography Inspection) จึงเป็นเครื่องมือสำคัญในการป้องกันวิกฤตล่วงหน้า 🔥 1. จุดเสี่ยงอันตรายที่สแกนพบความร้อนสะสมบ่อยที่สุด 1.1 จุดต่อสายไฟและบัสบาร์หลวม (Loose Terminal Connections) ความสั่นสะเทือนทำให้เบรกเกอร์ แมกเนติก หรือบัสบาร์คลายตัว เกิดค่าความต้านทานสัมผัส (Contact Resistance) สูง จนสร้างความร้อนสะสมพุ่งสูงเกิน 100°C หลอมละลายสายไฟ 1.2 ภาวะกระแสไฟฟ้าเฟสไม่สมดุล (Phase Unbalance / Overload) การกระจายโหลดเข้าตู้ไฟไม่เท่ากัน ส่งผลให้สายไฟเฟสใดเฟสหนึ่งดึงกระแสเกินพิกัด เกิดความร้อนสูงตลอดแนวยาวของสายนำสัญญาณ 1.3 ความร้อนผิดปกติที่เสื้อมอเตอร์และตลับลูกปืน สะท้อนถึงการขาดสารหล่อลื่น ขดลวดช็อตรอบ หรือระบบระบายความร้อนอุดตัน ก่อนที่มอเตอร์จะเกิดอาการไหม้เสียหาย 📸 2. มาตรฐานการวิเคราะห์และออกรายงานความปลอดภัย ตรวจวัดขณะเครื่องจักรทำงานปกติ (On-Load Inspection): ไม่ต้องหยุดไลน์การผลิต

ปั๊มน้ำหลายชั้น หรือ Multistage High-Pressure Pump เป็นอุปกรณ์สำคัญในระบบน้ำป้อนหม้อน้ำ (Boiler Feed Pump) ระบบ RO และระบบเพิ่มแรงดันในอาคารสูง ปั๊มประเภทนี้ประกอบด้วยใบพัดซ้อนกันหลายเรือนเพื่อสร้างแรงดันสูง ปัญหาที่พบบ่อยคือ แรงดันตก ปั๊มสั่นสะเทือน หรือมีน้ำรั่วออกทางซีล การถอดประกอบโดยช่างที่ขาดทักษะและไม่มีอุปกรณ์ตั้งระยะพิกัด มักทำให้ใบพัดเบียดกับเรือนปั๊มจนติดล็อกเสียหายถาวร 💧 1. สัญญาณเตือนความผิดปกติของ Multistage Pump 1.1 แรงดันและปริมาณน้ำตกส่งไม่ถึงเกณฑ์ (Pressure Drop) เกิดจากแหวนกั้นน้ำ (Wear Ring) ภายในสึกหรอ ทำให้เกิดการรั่วไหลวนกลับของน้ำระหว่างชั้นใบพัด หรือใบพัดเกิดการกร่อนจากตะกรันและไอสารเคมี 1.2 เพลาปั๊มเกิดการแอ่นตัวและสั่นสะเทือน (Shaft Deflection) เนื่องจากเพลาปั๊ม Multistage มีความยาวมาก หากเกิดแรงรุนแนวแกน (Axial Thrust Force) ไม่สมดุล เพลาจะเกิดการคดงอและส่งแรงสั่นสะเทือนไปยังตลับลูกปืน 1.3 ชุด Mechanical Seal เสียหายจากความร้อนสูง เกิดจากสภาวะปั๊มหมุนโดยไม่มีน้ำ (Dry Run)

ในระบบเครื่องจักรหมุนอุตสาหกรรม การต่อส่งกำลังระหว่างเพลามอเตอร์ไปยังปั๊มน้ำ โบลเวอร์ หรือเกียร์บ็อกซ์ จำเป็นต้องมีความเที่ยงตรงระดับไมครอน ทว่าหลายโรงงานมักมองข้ามและเลือกใช้วิธีการวัดแบบดั้งเดิม เช่น การใช้ไม้บรรทัดเหล็กหรือนาฬิกาวัด (Dial Indicator) ซึ่งมักเกิดความคลาดเคลื่อนจาก Human Error ส่งผลให้เกิดปัญหา เพลาคลาดเคลื่อน (Misalignment) เสียหายต่อตลับลูกปืนและยึดอายุการใช้งานของเครื่องจักรลงอย่างรวดเร็ว 🔍 1. สัญญาณเตือนภัยจากการตั้งศูนย์เพลาไม่ได้ระดับ 1.1 อุณหภูมิตลับลูกปืน (Bearing) สูงผิดปกติ แรงงัดมหาศาลที่เกิดจากเพลาไม่อยู่ในแนวเส้นตรงเดียวกัน จะไปกดทับเม็ดลูกปืน ทำให้เกิดความร้อนสะสมสูงขึ้นอย่างรวดเร็ว และทำให้น้ำมันหล่อลื่นเสื่อมสภาพก่อนกำหนด 1.2 ยอยเชื่อมต่อ (Coupling) ฉีกขาดหรือสึกหรอเร็ว ยางยอย (Rubber Insert) หรือชิ้นส่วนขับเคลื่อนจะถูกบิดตัวทุกๆ รอบการหมุน เกิดเศษยางหลุดร่อน และส่งเสียงดังผิดปกติขณะเครื่องจักรทำงาน 1.3 การสั่นสะเทือนในแนวแกน (Axial Vibration) สูง เกิดคลื่นแรงสั่นสะเทือนถี่สูงส่งผ่านไปยังโครงสร้างฐานแท่นเครื่อง ส่งผลให้น็อตยึดฐานหลวมและเกิดความเสียหายลุกลามไปยังชิ้นส่วนภายใน ⚙️ 2. ทำไมต้องใช้ระบบเลเซอร์คอมพิวเตอร์ (Laser Alignment) ความแม่นยำสูงระดับ 0.001 มม.: ขจัดปัญหาความคลาดเคลื่อนจากสายตาและการแอ่นตัวของก้านเกจวัด
